性能特点
※ X、Y、Z向导轨均采用线轨
※ 台湾名牌高速、高精密主轴8000rpm。
※ 整机采用德国FAG轴承。
标准配置
※KND2000M
※标准网口，分离式电子手轮
※ 主轴吹气 ※24把圆盘式刀库 选择配置
※西门子828D、KND-2000M、华中808M数控系统
※ 数控第四、五轴
※ 自动排屑系统

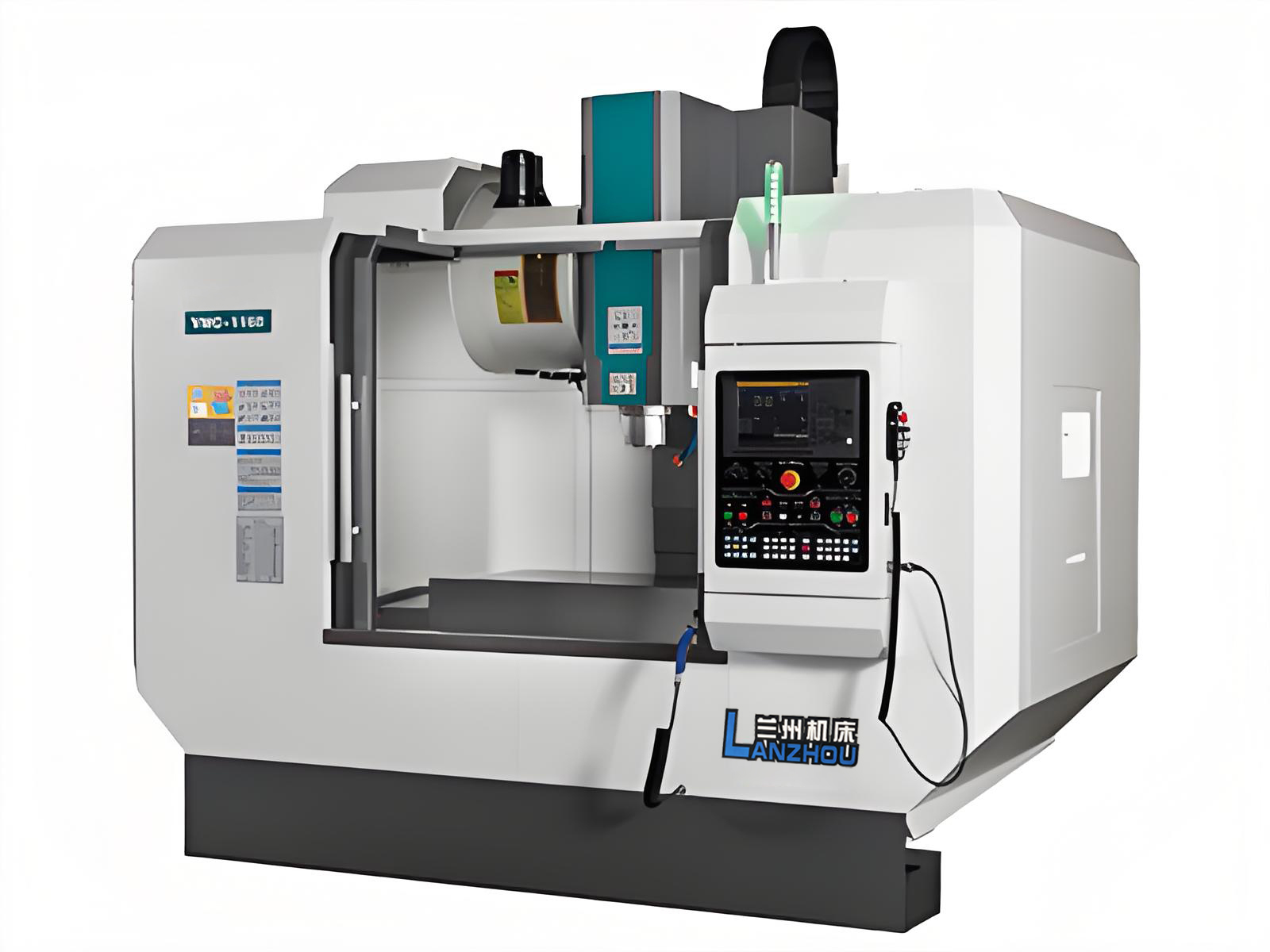

SPECIFICATIONS | Specification | Units | VMC1160 |
工作台尺寸 | Table size | mm | 1200*600 |
X轴行程 | X axis travel | mm | 1100 |
Y轴行程 | Y axis travel | mm | 600 |
Z轴行程 | Z axis travel | mm | 600 |
工作台最大承重 | Max. table load | kg | 1000 |
T型槽（数量-宽度×间隙） | T slot(number-width*pitch) | - | 5-18*100 |
主轴转速 | Max. spindle speed | rpm | 8000 |
主轴锥度 | Spindle taper | mm | BT40 |
主电机功率 | Main motor power | kw | 11 |
X/Y/Z轴快移速度 | X/Y/Z rapid traverse speed | m/min | 24/24/20 |
切削进给速度 | Cutting feed speed | mm/min | 1-8000 |
导轨形式 | Guide rail type | - | 线轨Linear rail |
主轴中心到立柱表面距离 | Distance from spindle axis to column surface | mm | 650 |
主轴端部到工作台表面距离 | Distance between spindle nose and table surface | mm | 100-700 |
定位精度 | Positioning accuracy | mm | ±0.0075 |
重复定位精度 | Repeat positioning accuracy | mm | ±0.005 |
刀库 | Tool magazine | - | 圆盘Arm 24 |
刀具最大直径 | Max. tool diameter | mm | 78/120 |
刀具最大重量 | Max. tool weight | kg | 8 |
机床重量 | Machine weight | kg | 6800 |
外形尺寸(长x宽x高) | Overall dimension(L*W*H) | mm | 3400*2500*2960 |
